Napędy elektryczne Precyzyjne sterowanie armaturą

Napędy elektryczne do zasuw, przepustnic i zaworów

Napędy elektryczne są stosowane do automatycznego sterowania armaturą w instalacjach wodociągowych, przemysłowych i technologicznych. Umożliwiają otwieranie, zamykanie oraz regulację położenia zasuw, przepustnic i zaworów bez konieczności ręcznej obsługi armatury w miejscu zabudowy.

W ofercie FLOWAP znajdują się napędy AUMA oraz PROFOX przeznaczone do różnych typów armatury i warunków pracy. W zależności od zastosowania mogą to być napędy wieloobrotowe, niepełnoobrotowe, regulacyjne, on/off, ze sterownikiem lokalnym, zaawansowanym sterownikiem lub funkcją zmiennej prędkości obrotowej.

Co znajdziesz w tej kategorii?

• napędy elektryczne AUMA
  do sterowania armaturą w instalacjach wodnych i przemysłowych,
• napędy wieloobrotowe
  przeznaczone m.in. do zasuw i armatury wymagającej wielu obrotów,
• napędy niepełnoobrotowe
  stosowane m.in. przy przepustnicach i zaworach wymagających ograniczonego kąta obrotu,
• napędy regulacyjne
  umożliwiające precyzyjne ustawianie położenia armatury,
• napędy zmiennoprędkościowe do zadań wymagających płynnej pracy,
• sterowniki lokalne, zaawansowane sterowniki napędu i akcesoria sterujące,
• rozwiązania PROFOX z inteligentnymi funkcjami diagnostyki i komunikacji.

Napędy elektryczne AUMA

Napędy elektryczne AUMA są przeznaczone do sterowania armaturą w instalacjach, w których ważna jest niezawodność, powtarzalność działania i możliwość dopasowania trybu pracy do konkretnego zastosowania. Mogą współpracować z zasuwami, przepustnicami oraz zaworami stosowanymi w infrastrukturze wodociągowej i przemysłowej.

W zależności od typu armatury można zastosować napędy wieloobrotowe lub niepełnoobrotowe. Napędy wieloobrotowe sprawdzają się przy armaturze wymagającej większej liczby obrotów podczas otwierania i zamykania. Napędy niepełnoobrotowe są stosowane przy armaturze pracującej w ograniczonym zakresie kąta obrotu.

AUMA NORM, AUMA MATIC i AUMATIC

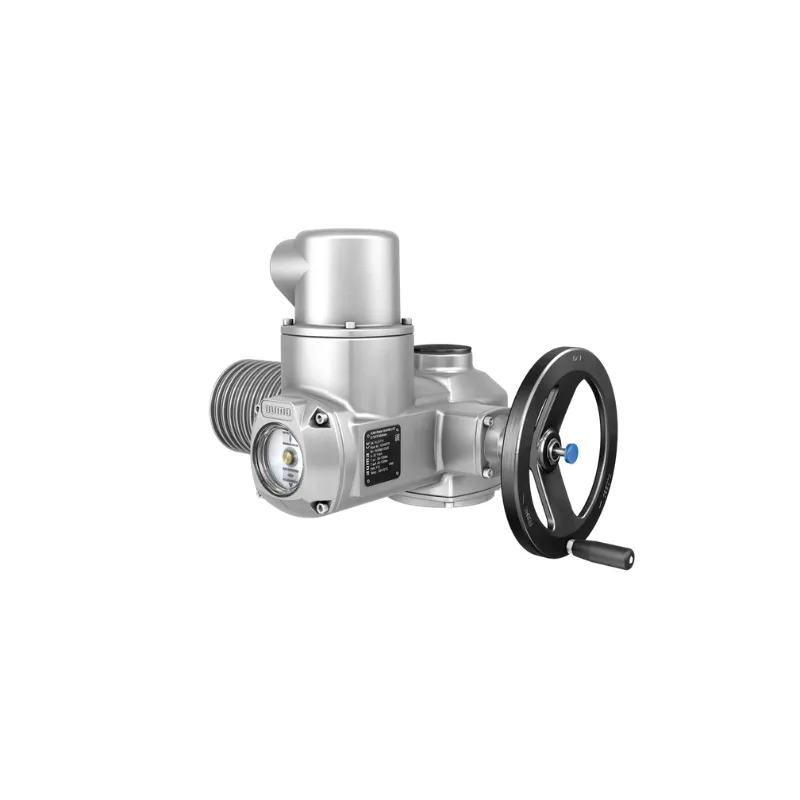

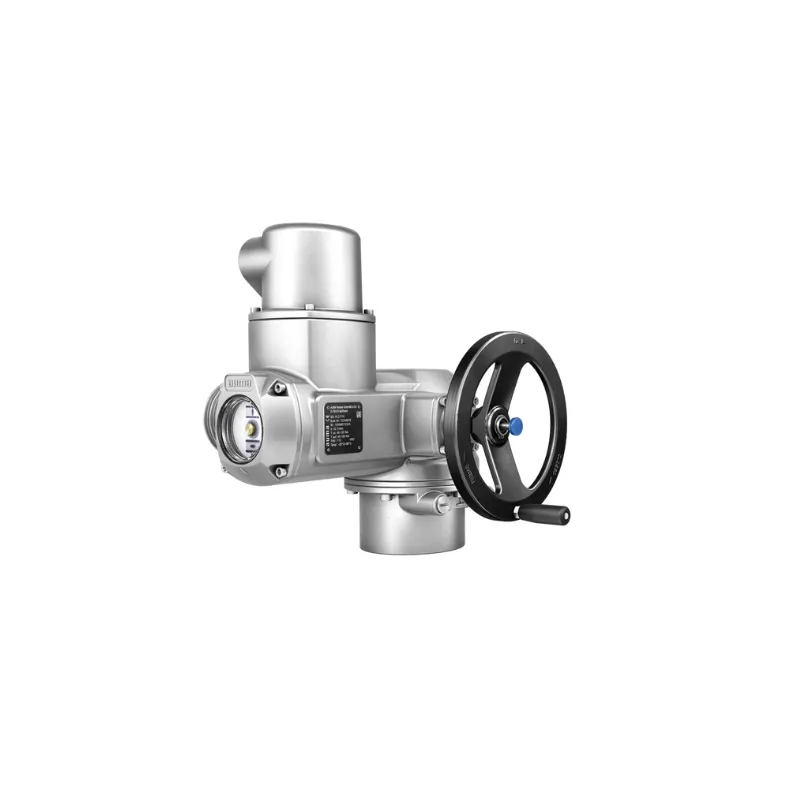

W grupie napędów AUMA dostępne są różne konfiguracje, które można dopasować do poziomu automatyzacji instalacji. AUMA NORM to napędy elektryczne bez sterownika, przeznaczone do współpracy z zewnętrznym układem sterowania. Występują m.in. jako napędy wieloobrotowe SA/SAR oraz niepełnoobrotowe SQ/SQR.

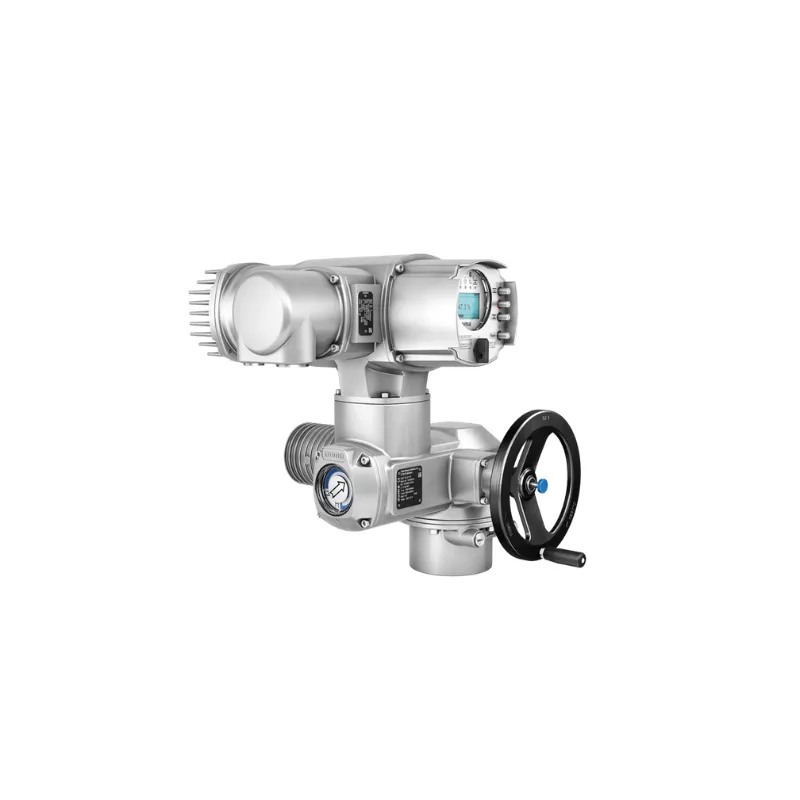

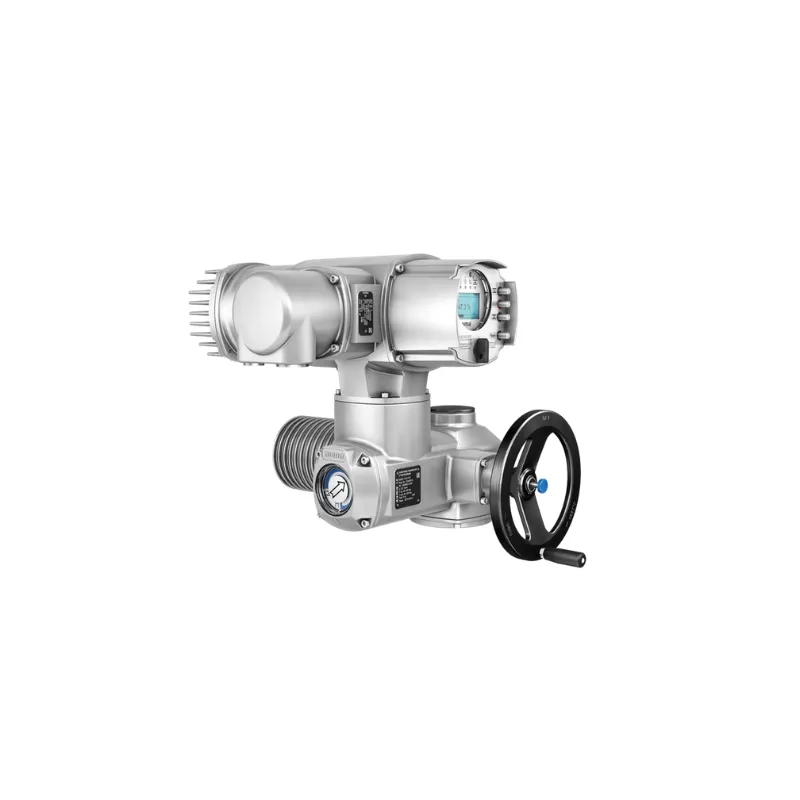

AUMA MATIC to zintegrowany sterownik napędu ze sterowaniem lokalnym. Może obejmować preselekcję trybu pracy, przyciski sterowania lokalnego oraz lampki sygnalizacyjne. AUMATIC to bardziej zaawansowany sterownik napędu, który umożliwia szerszą kontrolę i integrację z automatyką obiektu.

Napędy on/off i napędy regulacyjne

Dobór napędu zależy od funkcji, jaką armatura ma pełnić w instalacji. Napędy on/off są przeznaczone do prostego otwierania i zamykania armatury. Sprawdzają się tam, gdzie wymagana jest zmiana położenia z pozycji otwartej do zamkniętej lub odwrotnie.

Napędy regulacyjne umożliwiają precyzyjne ustawianie położenia armatury w zakresie pracy. Są stosowane w instalacjach, w których przepływ, ciśnienie lub inny parametr wymaga płynnej regulacji, a nie tylko pełnego otwarcia albo zamknięcia zaworu.

Napędy zmiennoprędkościowe

Napędy zmiennoprędkościowe pozwalają regulować prędkość obrotową w zależności od zadania, jakie ma wykonać armatura. Dla każdej zmiany położenia można dobrać optymalną prędkość przesterowania, co daje dodatkowe korzyści w instalacjach wymagających precyzji, łagodnego rozruchu i ochrony elementów mechanicznych.

Zmienna prędkość pracy pozwala pogodzić zadania wymagające szybkiej reakcji z sytuacjami, w których korzystniejsza jest wolniejsza, bardziej kontrolowana praca armatury. Takie rozwiązanie może wspierać stabilną eksploatację systemu i ograniczać ryzyko gwałtownych zmian hydraulicznych.

Zalety napędów zmiennoprędkościowych

• wyższa dokładność pozycjonowania — napęd redukuje prędkość przy zbliżaniu się do zadanej pozycji, co pozwala precyzyjniej osiągnąć wymaganą wartość,
• łagodny rozruch i stop — ruch rozpoczyna się z minimalną prędkością, płynnie przyspiesza i zwalnia przed zatrzymaniem,
• mniejsze obciążenie mechaniczne — płynna praca ogranicza przeciążenia elementów armatury i napędu,
• redukcja uderzeń hydraulicznych — programowanie profilu prędkości pomaga ograniczać gwałtowne zmiany przepływu,
• redukcja strat — precyzyjna praca napędu wspiera lepszą kontrolę procesu i parametrów instalacji.

Napędy elektryczne PROFOX

PROFOX to kompaktowe napędy elektryczne przeznaczone do pracy sterującej lub regulacyjnej. Jeden typ napędu może być stosowany do różnych rodzajów armatury, takich jak zasuwy, przepustnice i zawory. Dzięki temu rozwiązanie można dopasować do indywidualnych potrzeb instalacji oraz wymagań systemów automatyki.

Każdy napęd PROFOX wyposażony jest w centralnie umieszczony wskaźnik LED FOX-EYE, który przekazuje jednoznaczne informacje o stanie napędu i armatury. Użytkownik może indywidualnie skonfigurować sposób wizualizacji, co ułatwia obsługę i diagnostykę urządzenia.

Zalety napędów PROFOX

• niskie zużycie energii w trybie standby i podczas pracy,
• diagnostyka napędu i armatury,
• sterowanie lokalne za pomocą kółka ręcznego,
• łatwa instalacja i intuicyjne uruchamianie na urządzeniu oraz za pomocą aplikacji,
• jednoznaczne wskazywanie położenia dzięki sygnalizacji LED,
• możliwość sterowania przez MODBUS, PROFIBUS lub PROFINET jako opcja,
• programowanie przez komunikację Bluetooth.

PROFOX PF-M i PROFOX PF-Q

W serii PROFOX dostępne są warianty dopasowane do różnych typów armatury. PROFOX PF-M to napęd elektryczny wieloobrotowy zmiennoprędkościowy. Może być stosowany przy armaturze wymagającej ruchu wieloobrotowego, np. przy wybranych zasuwach.

PROFOX PF-Q to napęd elektryczny niepełnoobrotowy zmiennoprędkościowy, przeznaczony do armatury pracującej w ograniczonym zakresie kąta obrotu, np. przy przepustnicach. Oba warianty mogą być wyposażone w zintegrowany sterownik, sygnał położenia 4–20 mA oraz sterowanie 24 VDC.

Zastosowanie napędów elektrycznych

• sterowanie zasuwami w instalacjach wodociągowych i przemysłowych,
• obsługa przepustnic w układach regulacyjnych i odcinających,
• automatyzacja pracy zaworów,
• lokalne i zdalne sterowanie armaturą,
• precyzyjna regulacja położenia armatury,
• ograniczanie gwałtownych zmian przepływu,
• integracja armatury z systemami automatyki obiektowej.

Dobór napędu do armatury

Dobór napędu elektrycznego powinien uwzględniać rodzaj armatury, wymagany moment obrotowy, tryb pracy, sposób sterowania, częstotliwość przesterowań oraz warunki montażowe. Innego rozwiązania wymaga zasuwa, innego przepustnica, a jeszcze innego zawór regulacyjny pracujący z dużą częstotliwością zmian położenia.

• rodzaj armatury — zasuwa, przepustnica, zawór odcinający lub regulacyjny,
• typ ruchu — wieloobrotowy lub niepełnoobrotowy,
• tryb pracy — on/off, regulacyjny lub zmiennoprędkościowy,
• wymagany moment — dopasowany do armatury i warunków pracy,
• sposób sterowania — lokalny, zdalny, przez sterownik lub system automatyki,
• warunki eksploatacyjne — miejsce montażu, dostęp serwisowy, wilgotność i wymagania środowiskowe.

Napędy elektryczne FLOWAP

W FLOWAP oferujemy napędy elektryczne AUMA i PROFOX przeznaczone do sterowania armaturą w instalacjach wodociągowych, przemysłowych i technologicznych. Dostarczamy rozwiązania do zasuw, przepustnic i zaworów, w tym napędy wieloobrotowe, niepełnoobrotowe, regulacyjne oraz zmiennoprędkościowe.

Pomagamy dobrać napęd do konkretnego typu armatury, wymaganej funkcji, momentu obrotowego, trybu pracy i sposobu sterowania. Naszym celem jest dostarczanie rozwiązań, które zwiększają precyzję, bezpieczeństwo i niezawodność pracy instalacji.
