Przepustnice podwójnie mimośrodowe Wysoka szczelność i trwałość pracy

Przepustnice podwójnie mimośrodowe do wymagających instalacji

Przepustnice podwójnie mimośrodowe, określane również jako przepustnice acentryczne, to armatura stosowana w systemach wymagających wysokiej szczelności, trwałości oraz niezawodnej kontroli przepływu medium. Znajdują zastosowanie w sieciach wodociągowych, kanalizacyjnych, gazowych oraz w instalacjach przemysłowych, gdzie ważne są bezpieczeństwo pracy, odporność na zużycie i precyzyjne działanie elementu zamykającego.

Ich konstrukcja wyróżnia się przesunięciem osi obrotu dysku względem osi przepływu. Dzięki temu podczas otwierania i zamykania ograniczone zostaje tarcie pomiędzy dyskiem a uszczelnieniem. Takie rozwiązanie zwiększa trwałość armatury, zmniejsza moment obrotowy i pozwala uzyskać szczelne zamknięcie nawet w trudniejszych warunkach pracy.

Jak działają przepustnice podwójnie mimośrodowe?

W przepustnicach podwójnie mimośrodowych dysk nie pracuje centralnie względem osi przepływu. Jego pozycja oraz sposób osadzenia powodują, że element zamykający odsuwa się od uszczelnienia już na początku ruchu otwierania. Ogranicza to zużycie powierzchni uszczelniających i poprawia komfort pracy armatury.

Dzięki takiej konstrukcji przepustnica może pracować z mniejszym oporem, zachowując wysoką szczelność zamknięcia. Jest to szczególnie istotne w instalacjach, w których armatura jest często otwierana i zamykana, pracuje pod wyższym ciśnieniem lub odpowiada za bezpieczeństwo kluczowych odcinków rurociągu.

Gdzie stosuje się przepustnice mimośrodowe?

Przepustnice podwójnie mimośrodowe są stosowane w instalacjach, w których standardowa armatura może być niewystarczająca ze względu na warunki pracy, ciśnienie, średnicę rurociągu lub wymagania dotyczące szczelności. Sprawdzają się zarówno w infrastrukturze komunalnej, jak i w przemyśle.

• przepustnice do sieci wodociągowych
  stosowane do odcinania i kontroli przepływu wody,
• przepustnice do kanalizacji i ścieków
  przeznaczone do pracy w instalacjach komunalnych i przemysłowych,
• przepustnice do gazu
  stosowane w instalacjach wymagających wysokiej szczelności i bezpieczeństwa,
• rozwiązania do przemysłu chemicznego, petrochemicznego i energetycznego,
• armaturę do instalacji pracujących z wodą morską i mediami technologicznymi,
• produkty do rurociągów o dużych średnicach i wyższych wymaganiach eksploatacyjnych.

Najważniejsze zalety przepustnic podwójnie mimośrodowych

Przepustnice mimośrodowe są wybierane tam, gdzie liczy się długa żywotność, wysoka szczelność oraz bezpieczna praca instalacji. Ich konstrukcja ogranicza zużycie uszczelnienia i zmniejsza siły potrzebne do otwierania oraz zamykania przepustnicy.

• wysoka szczelność zamknięcia,
• mniejsze tarcie pomiędzy dyskiem a uszczelnieniem,
• ograniczone zużycie elementów roboczych,
• niższy moment obrotowy potrzebny do obsługi armatury,
• dłuższa żywotność w porównaniu z prostszymi konstrukcjami,
• możliwość pracy przy wyższych wymaganiach technicznych,
• zastosowanie w instalacjach wodnych, ściekowych, gazowych i przemysłowych,
• możliwość integracji z napędami ręcznymi, elektrycznymi lub pneumatycznymi.

Budowa przepustnicy podwójnie mimośrodowej

Podstawowymi elementami przepustnicy są korpus, dysk, wał, uszczelnienie oraz napęd. Korpus odpowiada za stabilne połączenie z rurociągiem, natomiast dysk pełni funkcję elementu zamykającego przepływ. W konstrukcji podwójnie mimośrodowej oś obrotu dysku jest przesunięta w taki sposób, aby podczas pracy ograniczyć kontakt z uszczelnieniem.

W zależności od przeznaczenia przepustnice mogą być wykonywane z materiałów odpornych na korozję, zmienne ciśnienie, intensywną eksploatację oraz kontakt z wymagającymi mediami. Dobór materiału korpusu, dysku i uszczelnienia powinien być zawsze dopasowany do parametrów instalacji oraz rodzaju przepływającego medium.

Przepustnice mimośrodowe w instalacjach przemysłowych

W przemyśle przepustnice podwójnie mimośrodowe są stosowane w instalacjach, w których wymagana jest niezawodna kontrola przepływu oraz odporność na trudne warunki pracy. Dotyczy to m.in. przemysłu chemicznego, petrochemicznego, energetycznego, metalurgicznego, a także instalacji związanych z wodą morską, ściekami i mediami technologicznymi.

Ich konstrukcja sprawia, że dobrze sprawdzają się w miejscach, gdzie armatura musi pracować stabilnie przez długi czas, a każda nieszczelność lub awaria mogłaby powodować przestoje, straty technologiczne albo zagrożenie dla bezpieczeństwa instalacji.

Napędy i automatyzacja pracy przepustnic

Przepustnice podwójnie mimośrodowe mogą być obsługiwane ręcznie lub wyposażone w napędy umożliwiające automatyzację pracy instalacji. W zależności od potrzeb stosuje się napędy ręczne, elektryczne, pneumatyczne lub hydrauliczne. Wybór odpowiedniego napędu zależy od średnicy przepustnicy, częstotliwości pracy, wymagań sterowania oraz warunków eksploatacyjnych.

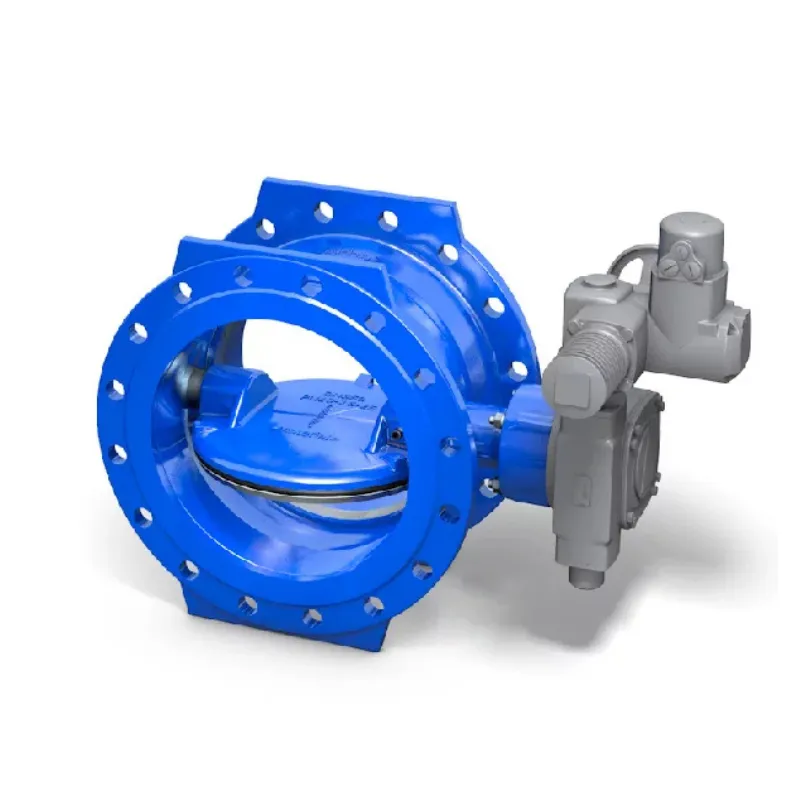

Napędy elektryczne i pneumatyczne pozwalają zintegrować przepustnice z systemami automatyki oraz zdalnego nadzoru. Dzięki temu możliwe jest precyzyjne sterowanie przepływem, szybkie reagowanie na zmiany parametrów instalacji oraz zwiększenie bezpieczeństwa pracy całego układu.

Na co zwrócić uwagę przy doborze przepustnicy?

Dobór przepustnicy podwójnie mimośrodowej powinien uwzględniać warunki pracy instalacji, rodzaj medium, średnicę rurociągu, ciśnienie robocze, temperaturę, wymagany poziom szczelności oraz sposób sterowania. Ważne jest również określenie, czy armatura będzie pracować głównie jako element odcinający, regulacyjny czy zabezpieczający.

• rodzaj medium — woda, ścieki, gaz, woda morska lub medium technologiczne,
• ciśnienie robocze — dopasowane do parametrów instalacji,
• średnica nominalna — zgodna ze średnicą rurociągu,
• materiał wykonania — dobrany do warunków pracy i odporności chemicznej,
• rodzaj uszczelnienia — wpływający na szczelność oraz trwałość armatury,
• typ napędu — ręczny, elektryczny, pneumatyczny lub hydrauliczny,
• częstotliwość pracy — istotna przy instalacjach regulacyjnych i automatycznych.

Przepustnice podwójnie mimośrodowe FLOWAP

W ofercie FLOWAP znajdują się przepustnice podwójnie mimośrodowe przeznaczone do pracy w sieciach wodociągowych, kanalizacyjnych, gazowych oraz instalacjach przemysłowych. Dostarczamy rozwiązania dla aplikacji, w których wymagana jest wysoka szczelność, trwałość, odporność na zużycie oraz niezawodność działania.

Wspieramy klientów w doborze armatury dopasowanej do parametrów konkretnej inwestycji. Pomagamy wybrać przepustnice odpowiednie do rodzaju medium, ciśnienia roboczego, średnicy rurociągu, warunków montażowych oraz sposobu sterowania. Naszym celem jest dostarczanie rozwiązań, które zapewniają bezpieczną, stabilną i długotrwałą pracę instalacji.
