Zawory zabezpieczające pompę Ochrona pomp i stabilna praca instalacji

Zawory zabezpieczające pompę do instalacji wodnych

Zawory zabezpieczające pompę to specjalistyczna armatura stosowana w instalacjach, w których kluczowe znaczenie ma ochrona pomp, rurociągów i urządzeń technicznych przed nagłymi zmianami ciśnienia oraz przepływu. Ich zadaniem jest wspieranie bezpiecznej pracy układu hydraulicznego, szczególnie podczas uruchamiania, zatrzymywania lub awaryjnego wyłączenia pompy.

W ofercie FLOWAP znajdują się rozwiązania przeznaczone do instalacji wodnych, przemysłowych i technologicznych, w których wymagana jest kontrola pracy pompy oraz ochrona systemu przed uderzeniem hydraulicznym. Odpowiednio dobrany zawór zabezpieczający pompę zwiększa niezawodność instalacji i ogranicza ryzyko kosztownych awarii.

Funkcje zaworów zabezpieczających pompę

Zawór zabezpieczający pompę pełni ważną funkcję ochronną. Może kontrolować proces otwierania i zamykania przepływu, zapobiegać gwałtownym zmianom ciśnienia oraz ograniczać skutki zatrzymania pracy pompy. Dzięki temu instalacja pracuje stabilniej, a elementy systemu są mniej narażone na przeciążenia.

• ochrona pompy
  przed uszkodzeniem wynikającym z nagłych zmian przepływu,
• ochrona rurociągów
  przed skutkami uderzenia hydraulicznego,
• kontrola otwierania i zamykania przepływu
  zgodnie z charakterystyką układu hydraulicznego,
• stabilizacja pracy instalacji wodnych i przemysłowych,
• zabezpieczenie urządzeń technicznych przed przeciążeniem,
• możliwość dopasowania czasu zamykania i otwierania zaworu do wymagań systemu.

Jak działa zawór zabezpieczający pompę?

Zawór zabezpieczający pompę może pracować w sposób skoordynowany z pracą urządzenia pompowego. W zależności od konfiguracji pompa może uruchamiać się przy zamkniętym zaworze, a po osiągnięciu odpowiedniej wydajności zawór stopniowo się otwiera. Takie działanie pozwala ograniczyć gwałtowne zmiany ciśnienia i chronić instalację przed przeciążeniem.

Po wyłączeniu pompy zawór może utrzymywać się w pozycji zamkniętej, zabezpieczając układ przed niekontrolowanym przepływem medium. Odpowiednie sterowanie hydrauliczne lub elektromagnetyczne pozwala dopasować sposób pracy zaworu do charakterystyki instalacji i wymagań eksploatacyjnych.

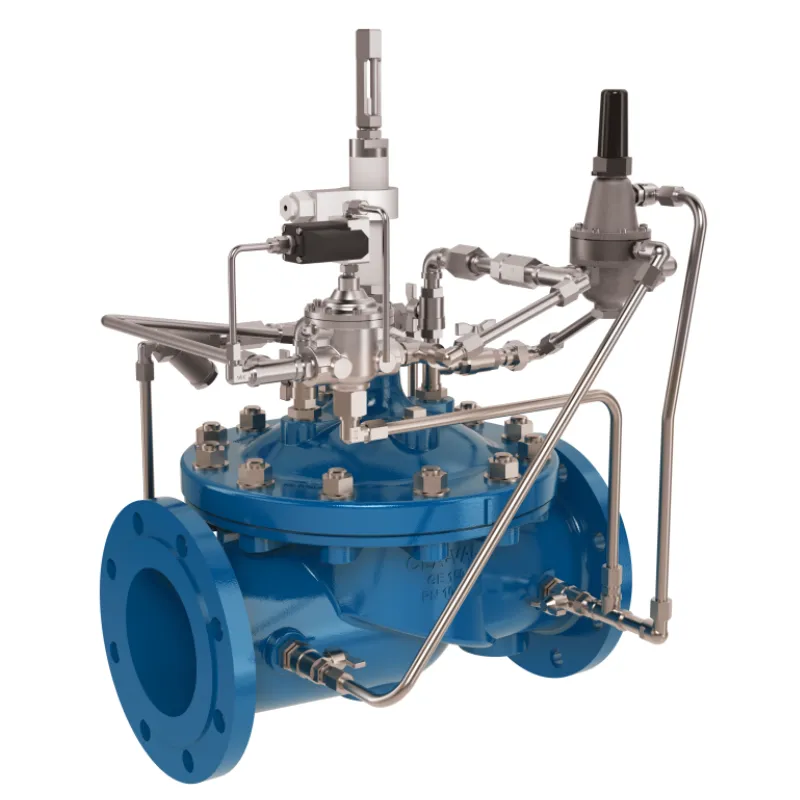

Zawory sterujące pompą CLA-VAL

Zawory CLA-VAL Seria 60 to specjalistyczne zawory sterujące pompą, przeznaczone do instalacji wodnych wymagających ochrony, stabilizacji i kontroli parametrów pracy. Ich zadaniem jest wspieranie prawidłowego działania pompy, utrzymanie odpowiedniego ciśnienia i przepływu oraz ochrona systemu przed uszkodzeniami.

W zależności od konfiguracji zawory sterujące pompą mogą pełnić różne funkcje, takie jak redukcja ciśnienia, kontrolowane zamykanie przepływu lub działanie jako zawór zwrotny. Dzięki temu można dopasować je do konkretnych wymagań instalacji, rodzaju pompy i warunków pracy systemu.

Budowa zaworu zabezpieczającego

Zawór zabezpieczający pompę składa się z elementów odpowiedzialnych za kontrolę przepływu, szczelność i trwałość pracy. Kluczową rolę pełni korpus, element zamykający oraz uszczelnienia, które muszą być dopasowane do rodzaju medium, ciśnienia roboczego i warunków eksploatacyjnych.

• korpus — odpowiada za wytrzymałość mechaniczną i stabilność konstrukcji,
• element zamykający — kontroluje przepływ medium i zabezpiecza instalację,
• uszczelnienia — zapewniają szczelność i prawidłową pracę zaworu,
• elementy sterujące — umożliwiają kontrolę otwierania i zamykania,
• materiały odporne na korozję — zwiększają trwałość zaworu w wymagających warunkach.

Ochrona przed uderzeniem hydraulicznym

Jednym z najważniejszych zadań zaworu zabezpieczającego pompę jest ograniczenie ryzyka uderzenia hydraulicznego. Zjawisko to może pojawić się przy nagłym zatrzymaniu przepływu, szybkim zamknięciu armatury lub gwałtownym wyłączeniu pompy. Skutkiem mogą być skoki ciśnienia, drgania, hałas, uszkodzenia rurociągów oraz przeciążenie urządzeń.

Zawór zabezpieczający pozwala kontrolować proces zamykania i otwierania przepływu, dzięki czemu zmiany ciśnienia zachodzą łagodniej. To szczególnie ważne w instalacjach wodociągowych, przemysłowych i technologicznych, w których pompy pracują cyklicznie lub pod dużym obciążeniem.

Dobór zaworu zabezpieczającego pompę

Dobór zaworu zabezpieczającego pompę powinien uwzględniać parametry pracy instalacji oraz charakterystykę pompy. Znaczenie mają ciśnienie robocze, przepływ, średnica rurociągu, rodzaj medium, sposób sterowania oraz wymagany czas otwierania i zamykania zaworu.

• ciśnienie robocze — powinno być dopasowane do parametrów instalacji,
• zakres przepływu — musi odpowiadać wydajności pompy,
• średnica rurociągu — powinna być zgodna z miejscem montażu zaworu,
• rodzaj medium — woda lub inne medium robocze zgodne z przeznaczeniem zaworu,
• sposób sterowania — hydrauliczny, elektromagnetyczny lub inny, zależnie od konfiguracji,
• charakterystyka pracy pompy — częstotliwość uruchomień, czas pracy i ryzyko nagłych zmian ciśnienia.

Montaż i konserwacja

Zawór zabezpieczający pompę powinien być zamontowany zgodnie z wymaganiami technicznymi instalacji oraz zaleceniami producenta. Ważne jest prawidłowe podłączenie do pompy, rurociągu i elementów sterujących, a także zapewnienie dostępu serwisowego do zaworu.

Regularna kontrola zaworu pozwala utrzymać jego sprawność i niezawodność działania. Podczas przeglądów warto sprawdzać szczelność, czas reakcji zaworu, stan elementów zamykających, poprawność sterowania oraz ogólny stan techniczny armatury.

Zawory zabezpieczające pompę FLOWAP

W FLOWAP oferujemy zawory zabezpieczające pompę oraz zawory sterujące pompą CLA-VAL przeznaczone do instalacji wodnych, przemysłowych i technologicznych. Dostarczamy rozwiązania, które chronią pompy, rurociągi i urządzenia przed skutkami nagłych zmian ciśnienia oraz niekontrolowanego przepływu.

Pomagamy dobrać zawór do parametrów konkretnej instalacji, uwzględniając wydajność pompy, ciśnienie robocze, średnicę rurociągu, sposób sterowania i wymagania dotyczące bezpieczeństwa. Naszym celem jest dostarczanie rozwiązań, które zwiększają niezawodność, stabilność i trwałość pracy całego systemu.
