Przepustnice Precyzyjna kontrola przepływu w instalacjach

Przepustnice do instalacji wodociągowych, przemysłowych i gazowych

Przepustnice są jednym z podstawowych elementów armatury stosowanej w systemach rurociągów. Umożliwiają skuteczne odcinanie oraz regulację przepływu cieczy i gazów, a dzięki kompaktowej budowie sprawdzają się w instalacjach, w których liczy się niezawodność, szczelność oraz łatwość obsługi. Stosuje się je m.in. w sieciach wodociągowych, kanalizacyjnych, gazowych, przemysłowych, chemicznych i energetycznych.

W ofercie FLOWAP dostępne są przepustnice przeznaczone do pracy w różnych warunkach eksploatacyjnych. Odpowiednio dobrane rozwiązanie pozwala zapewnić stabilną pracę instalacji, ograniczyć straty ciśnienia, zwiększyć bezpieczeństwo systemu oraz ułatwić późniejszy serwis i konserwację armatury.

Rodzaje przepustnic w ofercie

Dobór odpowiedniego typu przepustnicy zależy od rodzaju medium, ciśnienia roboczego, średnicy rurociągu, wymagań szczelności, sposobu montażu oraz charakteru pracy instalacji. Inne rozwiązania stosuje się w standardowych układach wodnych, a inne w aplikacjach przemysłowych, gazowych lub wymagających podwyższonej trwałości.

• przepustnice centryczne
  do odcinania i regulacji przepływu w instalacjach wodociągowych, przemysłowych i technologicznych,
• przepustnice podwójnie mimośrodowe
  do zastosowań wymagających wysokiej szczelności, trwałości i odporności na intensywną eksploatację,
• przepustnice międzykołnierzowe montowane pomiędzy kołnierzami rurociągu,
• przepustnice z napędem ręcznym, pneumatycznym lub elektrycznym,
• rozwiązania do sieci wodociągowych, kanalizacyjnych, gazowych i przemysłowych,
• armaturę przystosowaną do pracy z wodą, ściekami, gazem oraz wybranymi mediami technologicznymi.

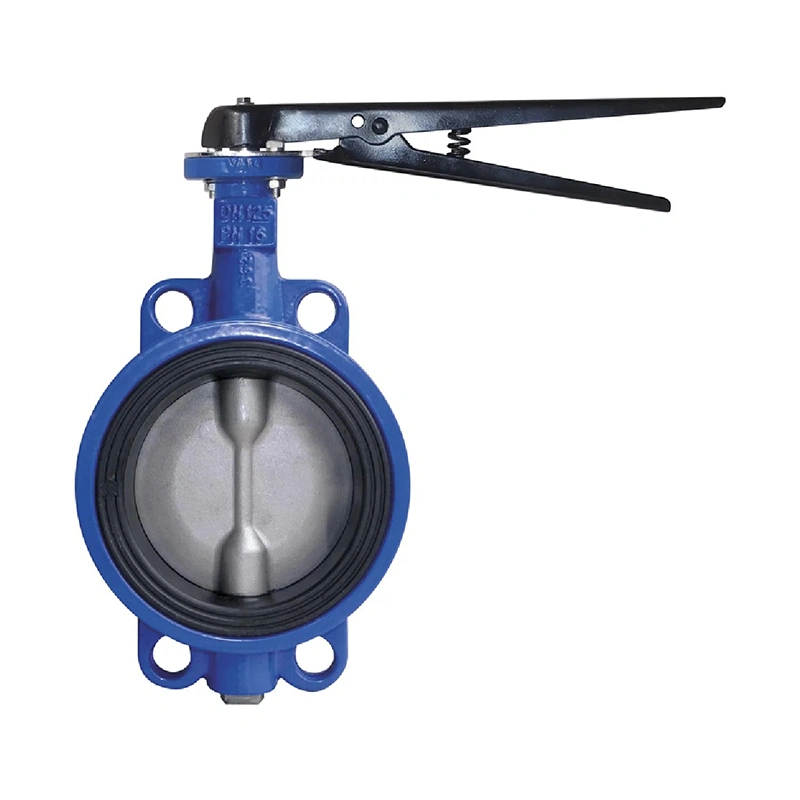

Przepustnice centryczne

Przepustnice centryczne to rozwiązania o prostej, sprawdzonej konstrukcji, w której dysk znajduje się centralnie względem osi przepływu. Element zamykający obraca się wewnątrz korpusu, umożliwiając szybkie otwarcie, zamknięcie lub częściową regulację przepływu medium. Tego typu armatura jest często stosowana w instalacjach wodnych, przemysłowych, energetycznych oraz technologicznych.

Jednym z przykładów nowoczesnych rozwiązań są przepustnice centryczne VAG CEREX® 300-L, projektowane z myślą o trwałości, szczelności i niezawodnej pracy w systemach wodnych. Miękkouszczelniana konstrukcja, wymienna manszeta oraz odporne materiały wykonania sprawiają, że przepustnice centryczne dobrze sprawdzają się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

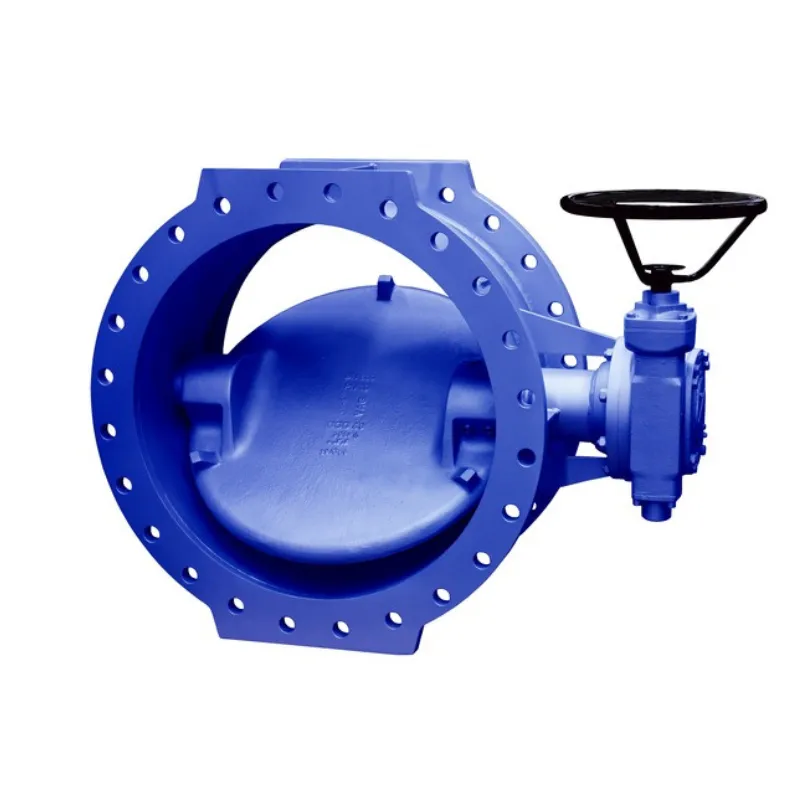

Przepustnice podwójnie mimośrodowe

Przepustnice podwójnie mimośrodowe, określane również jako przepustnice acentryczne, są stosowane w instalacjach o wyższych wymaganiach technicznych. Ich konstrukcja opiera się na przesunięciu osi obrotu dysku względem osi przepływu, co ogranicza tarcie elementów uszczelniających podczas otwierania i zamykania armatury.

Dzięki takiej budowie przepustnice podwójnie mimośrodowe zapewniają wysoką szczelność, mniejszy moment obrotowy oraz dłuższą żywotność w porównaniu z prostszymi konstrukcjami. Są dobrym rozwiązaniem do instalacji, w których występuje wysokie ciśnienie robocze, duże średnice rurociągów lub konieczność niezawodnego odcinania przepływu w wymagających warunkach pracy.

Budowa i najważniejsze elementy przepustnicy

Podstawowymi elementami przepustnicy są korpus, dysk, wałek, uszczelnienie oraz napęd. Dysk odpowiada za zamykanie lub regulację przepływu medium, natomiast korpus zapewnia stabilność całej konstrukcji i połączenie z rurociągiem. W zależności od zastosowania przepustnice mogą być wykonane z żeliwa sferoidalnego, stali nierdzewnej lub innych materiałów odpornych na warunki pracy instalacji.

Duże znaczenie ma również materiał dysku oraz rodzaj uszczelnienia. Dysk ma bezpośredni kontakt z medium, dlatego powinien być dobrany do jego charakterystyki. W celu zwiększenia trwałości i odporności na zużycie stosuje się odpowiednie powłoki ochronne, gumowe manszety, uszczelnienia elastomerowe oraz materiały odporne na korozję i działanie czynników chemicznych.

Montaż przepustnic międzykołnierzowych

Przepustnica międzykołnierzowa jest jedną z najczęściej stosowanych konfiguracji montażowych. Montuje się ją pomiędzy dwoma kołnierzami rurociągu, co pozwala na sprawny montaż, demontaż i późniejszy serwis urządzenia. Takie rozwiązanie jest szczególnie cenione w instalacjach, w których armatura powinna być łatwo dostępna do kontroli lub konserwacji.

Długość zabudowy, średnica nominalna, ciśnienie robocze oraz kompatybilność z kołnierzami rurociągu to parametry, które należy uwzględnić przy doborze przepustnicy. Prawidłowo dobrana i zamontowana armatura zapewnia szczelność połączeń, stabilną pracę systemu oraz bezpieczną eksploatację instalacji.

Napędy do przepustnic

Przepustnice mogą być obsługiwane ręcznie lub wyposażone w napędy umożliwiające automatyzację pracy instalacji. W zależności od potrzeb stosuje się napędy ręczne, pneumatyczne, elektryczne lub hydrauliczne. Wybór napędu zależy od częstotliwości pracy armatury, wymagań sterowania, dostępności zasilania oraz charakteru procesu technologicznego.

Napęd pneumatyczny pozwala na szybkie otwieranie i zamykanie przepustnicy przy wykorzystaniu sprężonego powietrza. Napęd elektryczny sprawdza się w systemach wymagających zdalnego sterowania, automatyzacji i integracji z układami nadzoru. Dzięki odpowiednio dobranemu napędowi przepustnica może być częścią nowoczesnego systemu zarządzania przepływem medium.

Najważniejsze parametry techniczne

Przy doborze przepustnicy należy uwzględnić parametry techniczne, które decydują o jej skuteczności, trwałości i bezpieczeństwie pracy. Kluczowe znaczenie mają ciśnienie nominalne, średnica rurociągu, długość zabudowy, materiał korpusu, materiał dysku, rodzaj uszczelnienia oraz sposób sterowania.

• ciśnienie nominalne — określa maksymalne warunki pracy przepustnicy,
• średnica nominalna — musi być dopasowana do średnicy rurociągu,
• długość zabudowy — wpływa na możliwość montażu w istniejącej instalacji,
• materiał korpusu i dysku — decyduje o odporności na medium oraz warunki środowiskowe,
• rodzaj uszczelnienia — wpływa na szczelność i trwałość pracy armatury,
• typ napędu — określa sposób obsługi i możliwość automatyzacji przepustnicy.

Zastosowanie przepustnic

Przepustnice znajdują szerokie zastosowanie w różnego rodzaju instalacjach. W sieciach wodociągowych służą do odcinania i regulacji przepływu wody. W systemach kanalizacyjnych i przemysłowych wspierają kontrolę pracy rurociągów, obiektów technologicznych i układów przesyłowych. W instalacjach gazowych oraz chemicznych wymagają szczególnie starannego doboru pod kątem szczelności, odporności materiałowej i bezpieczeństwa eksploatacji.

Dzięki możliwości stosowania różnych materiałów, uszczelnień i napędów, przepustnice mogą być dopasowane do wielu aplikacji — od standardowych systemów wodnych, przez układy przemysłowe, aż po instalacje pracujące z bardziej wymagającymi mediami.

Dobór przepustnicy do instalacji

Prawidłowy dobór przepustnicy ma kluczowe znaczenie dla bezpieczeństwa i niezawodności całego systemu. Należy uwzględnić rodzaj medium, ciśnienie robocze, temperaturę, średnicę rurociągu, sposób montażu, wymagany poziom szczelności oraz częstotliwość pracy armatury. Inne rozwiązanie będzie odpowiednie do instalacji wodociągowej, inne do sieci kanalizacyjnej, a jeszcze inne do przemysłu lub gazu.

W FLOWAP wspieramy klientów w doborze przepustnic dopasowanych do parametrów konkretnej instalacji. Pomagamy wybrać rozwiązania, które zapewniają skuteczną regulację, szczelne odcinanie przepływu oraz długą i stabilną pracę w wymagających warunkach. Oferujemy armaturę renomowanych producentów, w tym rozwiązania VAG, przeznaczone do zastosowań w infrastrukturze wodociągowej, kanalizacyjnej, gazowej i przemysłowej.
